Зажимной клапан

Зажимной клапан

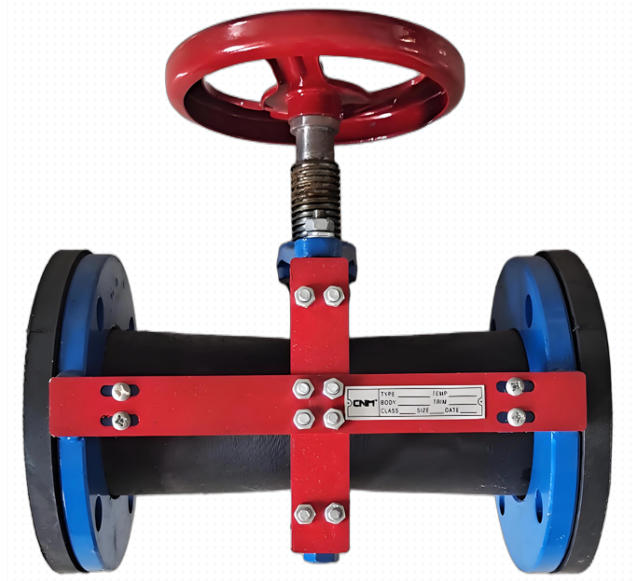

Зажимной клапан — это новый тип клапана с уникальной конструкцией, высоко ценимый за превосходную износостойкость и коррозионную стойкость. Он подходит для регулирования систем транспортировки гранулированных суспензий или химических сред по различным трубопроводам высокого давления.

Область применения: Химическая промышленность, нефтяная промышленность, энергетика, щелочные заводы, переработка минералов, цементная промышленность, угледобыча, неметаллическая промышленность и т. д. Позволяет быстро контролировать поток и перекрывать подачу концентрированных гранулированных материалов в трубопроводы.

Применимые носители: Целлюлоза, сточные воды, шлак, угольный шлак, осадок и т. д.

Рабочая температура: От -30°C до 120°C. Более высокие температуры могут быть установлены по запросу.

Диапазон давления: От -0,3 до 2,5 МПа (укажите при заказе).

Методы приведения в действие: Ручной, электрический, пневматический.

Материал корпуса клапана: серый чугун, алюминиевый сплав, конструкционные элементы из углеродистой стали.

Материалы основного клапана:

Корпус клапана: Материалы корпуса: углеродистая сталь, чугун, литой алюминий или пластик.

Шток клапана и нажимная пластина: Материалы: углеродистая сталь, чугун, нержавеющая сталь.

Крепежные элементы: Коррозионностойкие высокопрочные болты; Класс прочности: 4.8, 8.8.

Фланцы: Материалы: углеродистая сталь, нержавеющая сталь (по требованию заказчика).

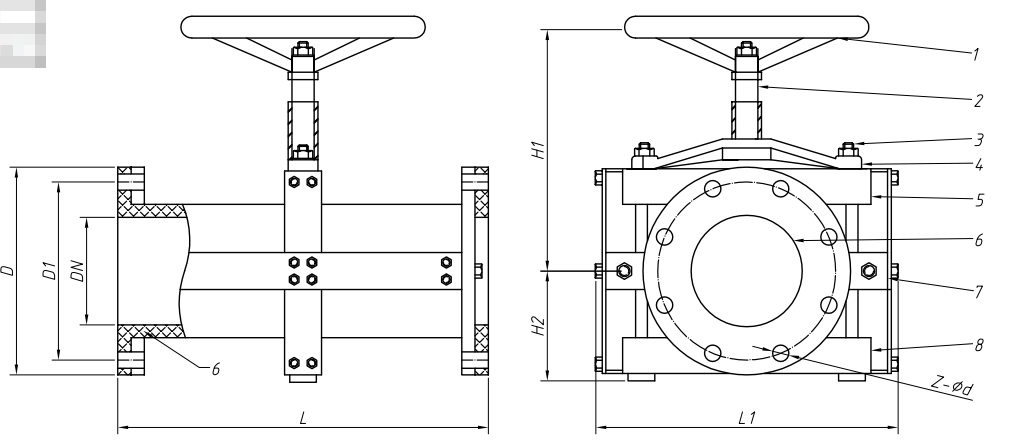

Конструктивные характеристики клапана:

Тип торцевого уплотнения определяется на основе технических характеристик клапана и методов обработки.

Простая конструкция клапана, лёгкое техническое обслуживание.

Значительно продлевает срок службы. При техническом обслуживании достаточно снять болты и заменить только резиновую втулку. Корпус клапана можно использовать многократно, что существенно снижает затраты.

Области применения клапанов с резиновой втулкой:

Электростанции, химические заводы: используйте кислото- и щелочестойкую резину.

Шахты (уголь, железная руда, золото, цветные металлы и т. д.): более крупные частицы, сильные удары, используется натуральный каучук или компаундированный каучук с повышенной износостойкостью.

Высокое содержание масла: используйте маслостойкую резину.

Стандарты изготовления фланцев на заказ:

Американский стандарт: ASME/ANSI B16.5-2003 Накладной фланец с приварной горловиной

Японский стандарт:‌ JIS B2210~JIS B2216 10K PL

Немецкий стандарт:‌ DIN 2544 (45, 46)

Британский стандарт: BS 4504

Французский стандарт: NF E29-211 Стальной фланец
